Разъем RF OUT на телевизионной приставке предназначен для передачи радиочастотного сигнала. Это аналоговый интерфейс, который использовался в старых моделях телевизоров и видеотехники.
Содержание
Основные характеристики RF выхода
- Передача аудио и видео по одному кабелю
- Работает на радиочастотах в диапазоне 48-862 МГц
- Использует коаксиальный кабель с волновым сопротивлением 75 Ом
- Требует настройки канала на телевизоре (обычно 3 или 4)
Для чего используется RF выход
| Ситуация | Применение RF OUT |
| Подключение к старым телевизорам | Единственный способ подключения для моделей без SCART или HDMI |

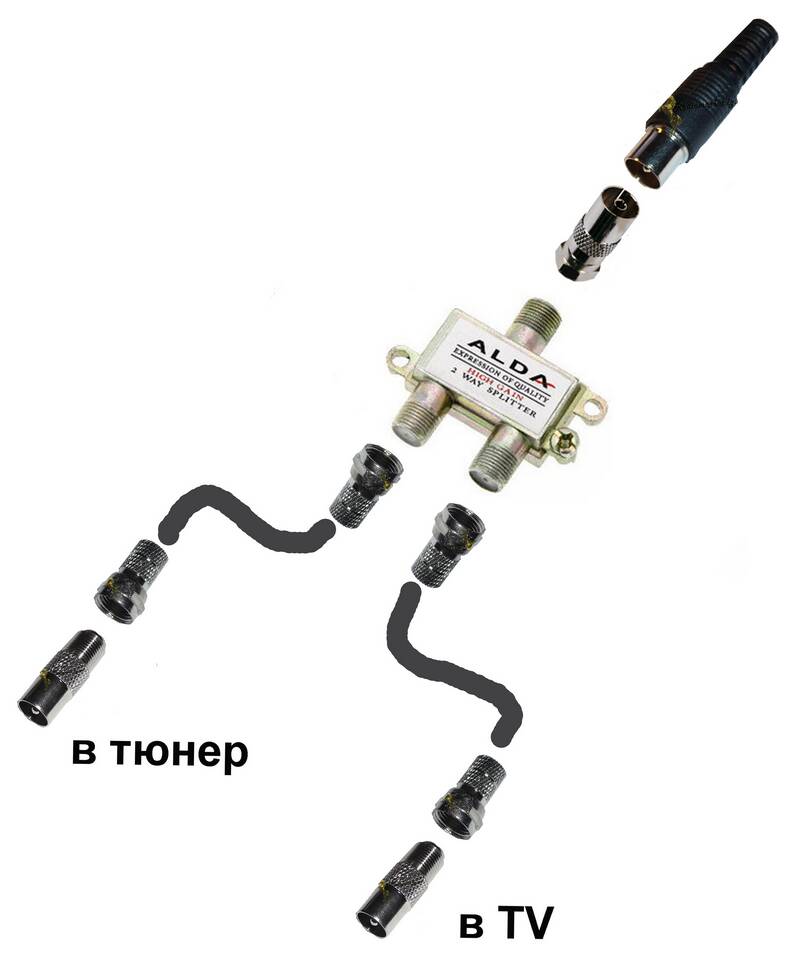

| Распределение сигнала | Возможность подачи сигнала на несколько телевизоров через разветвитель |
| Резервный выход | Альтернатива при неработоспособности других интерфейсов |
Сравнение с современными интерфейсами
| Параметр | RF OUT | HDMI |
| Качество изображения | Низкое (аналоговый сигнал) | Высокое (цифровой сигнал) |
| Количество проводов | 1 (комбинированный) | 1 (комбинированный) |
| Поддержка HD | Нет | Да |
Как подключить приставку через RF OUT
- Подсоедините коаксиальный кабель к разъему RF OUT на приставке
- Второй конец кабеля подключите к антенному входу телевизора
- Включите приставку и телевизор
- На телевизоре выполните поиск каналов или вручную настройте канал 3/4
- При необходимости отрегулируйте частоту RF OUT в меню приставки
Преимущества и недостатки RF подключения
- Преимущества:
- Совместимость с очень старыми телевизорами
- Простота разветвления сигнала
- Дальность передачи до 100 метров
- Недостатки:
- Низкое качество изображения и звука
- Возможность помех от других радиопередатчиков
- Необходимость дополнительных настроек
В современных условиях RF выход используется редко, так как большинство телевизоров поддерживают цифровые интерфейсы подключения. Однако он остается полезным для работы с устаревшей техникой или в специфических случаях распределения сигнала.
